Descripción
Descripcion Producto:
Lleva tu laboratorio de diagnóstico al siguiente nivel con una herramienta portátil y autónoma.

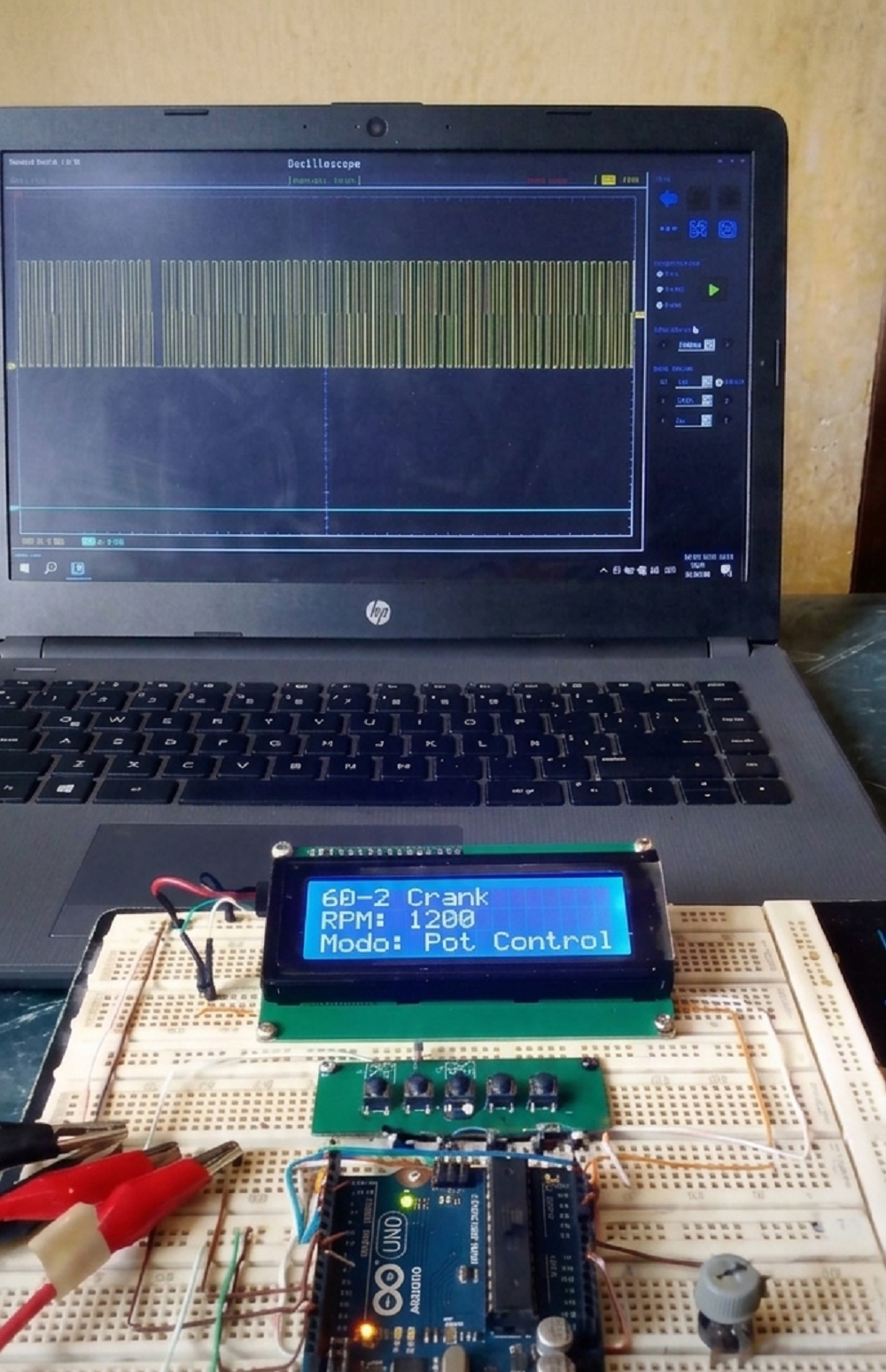

Este sistema avanzado permite convertir un Arduino (Nano, UNO o MEGA) en un generador de señales profesional capaz de funcionar sin necesidad de una computadora. Diseñado específicamente para técnicos automotrices, laboratorios de electrónica y talleres de inyección, esta versión permite construir una Box Tool compacta para pruebas directas sobre el vehículo o en banco de trabajo.
El código integra una biblioteca de 58 señales patrón (60-2, 36-1, 36-2+2, etc.) y señales complejas de fase (CMP), permitiendo simular el sistema de encendido e inyección de cientos de modelos de motores, motocicletas y maquinaria pesada.
Características Principales
- Interfaz Autónoma: Control total mediante una pantalla LCD 20×4 y un teclado de 4 botones para navegación rápida por menús.
- Portabilidad Extrema: No requiere Windows ni conexión USB para operar; ideal para diagnósticos en campo.
- Control de RPM: Ajuste de aceleración mediante potenciómetro de 10k para una simulación fluida en tiempo real.
- Arquitectura Abierta: Basado en licencia GPLv3. Si conoces C++, puedes personalizar el código, añadir nuevos patrones de dientes y adaptar la lógica a tus necesidades específicas.
- Compatibilidad: Funciona con sensores inductivos y de efecto Hall (requiere circuitería básica de interfaz según el sensor).
Requisitos del Hardware
- Arduino Nano, UNO o MEGA.
- Pantalla LCD 20×4 (I2C recomendada).
- 4 Pulsadores (Botones) para navegación (Subir, Bajar, Seleccionar, Atrás/Parar).
- Potenciómetro de 10k para control de aceleración manual.
- Fuente de alimentación de 7V a 12V DC.
¿Qué incluye el paquete?
- Código Fuente Arduino: Optimizado para la gestión de menús en LCD y generación de pulsos de alta precisión.
- Diagramas de Conexión: Guía detallada para el ensamblaje de la «Box Tool», botones y pantalla.
- Librerías Necesarias: Todo el software adicional para compilar sin errores.
- Instrucciones de Modificación: Guía para añadir nuevos patrones de señal al firmware.
Preguntas Frecuentes
¿Necesito una PC para que funcione? Solo necesitas la PC una única vez para cargar el código al Arduino. Después de eso, el equipo funciona de forma 100% independiente con su pantalla y botones.
¿Las señales están organizadas por marca de carro? Al igual que en versiones profesionales, las señales se seleccionan por patrón dentado (Ej: 60-2, 36-1, Hall 50%, etc.). Esto garantiza compatibilidad universal con cualquier marca que use estos estándares.
¿Venden la caja armada? Esta oferta es por el Código Fuente y la Guía Técnica. Te permite construir tu propia herramienta personalizada ahorrando costos de importación y hardware comercial.
¿Ofrecen soporte? El precio incluye asesoría técnica para la instalación del código y la puesta en marcha inicial del hardware.
Nota Legal: El código y los archivos relacionados se distribuyen bajo licencia GPLv3 (Open Source). Ubicación: Tienda Virtual en San Félix, Ciudad Guayana, Edo. Bolívar, Venezuela. Bgf Inversiones C.A.
